در این راهنما، نقشههای سیمکشی و ترتیب پایههای سوکتهای برد لباسشویی همهکاره MSB901 را مرحلهبهمرحله مرور میکنیم. همچنین اگر برد شما MSB925 باشد (نسخه ارتقاءیافته)، ساختار کلی سوکتها و منطق سیمکشی مشابه است و همین راهنما به شما کمک میکند نصب را سریعتر و کمخطاتر انجام دهید.
هشدار ایمنی قبل از شروع
- قبل از هر کاری، دوشاخه لباسشویی را از برق بکشید و از قطع بودن برق مطمئن شوید.
- برای اندازهگیری یا تست، فقط از ابزار سالم و عایقدار استفاده کنید.
- در صورت نداشتن تجربه کافی، نصب را به تعمیرکار بسپارید (اتصال اشتباه میتواند به برد، موتور یا سیمکشی آسیب بزند).
برد لباسشویی همهکاره چیست؟
برد همهکاره (Universal) بردی است که روی مدلهای مختلف لباسشویی قابل نصب است و میتواند سنسورها و عملگرهای رایج لباسشویی را مثل برد اصلی کنترل کند. MSB901 یکی از بردهای همهکاره رایج بازار است و MSB925 نسخه ارتقاءیافته آن محسوب میشود.
نمای کلی سوکتها و شمارهگذاری
برای سیمکشی سادهتر، روی برد از ۵ سوکت (ترمینال/سوکتهای چندپین) استفاده شده است. در نقشهها، این سوکتها با شمارههای ۱ تا ۵ مشخص میشوند.

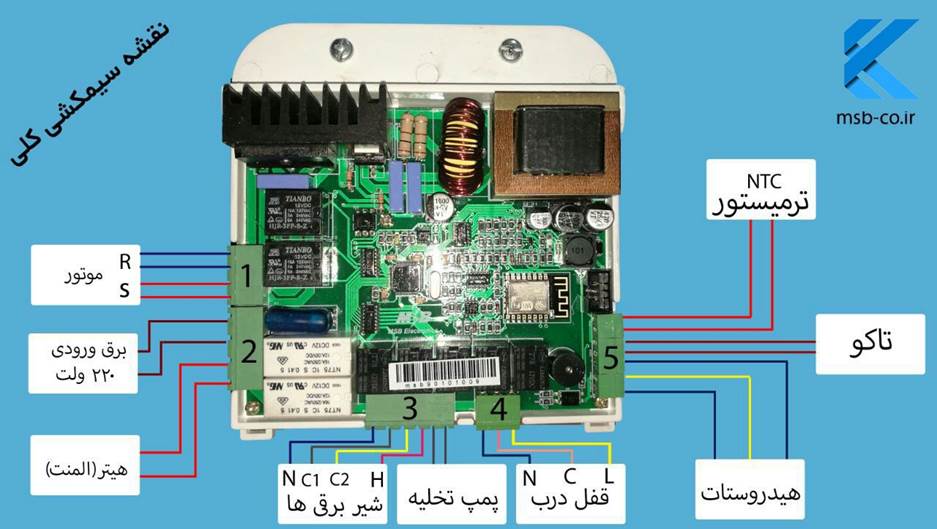

تصویر :نقشه سیمکشی MSB901 (نمای کلی سوکتها ۱ تا ۵)

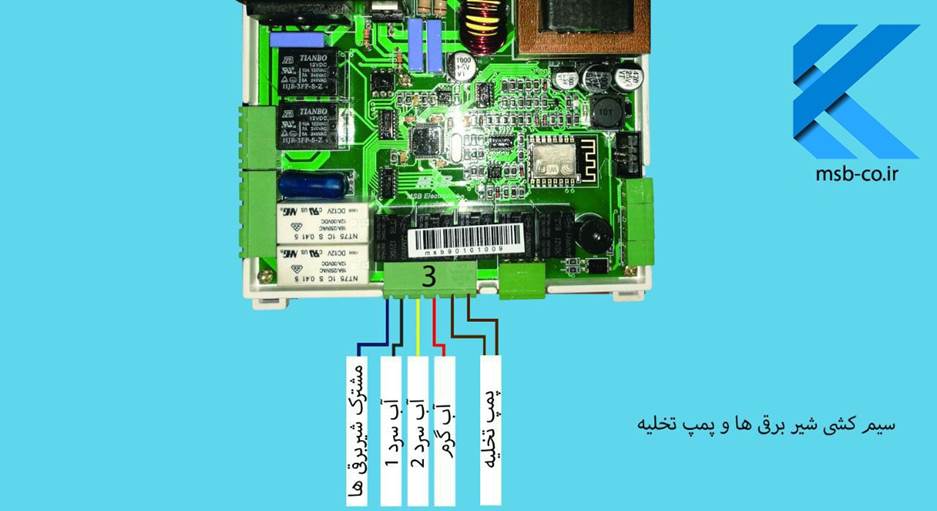

تصویر2: سیمکشی شیربرقیها و پمپ تخلیه (سوکت ۳)
تصویر3 : نقشه سیمکشی MSB901 (نمای ساده)

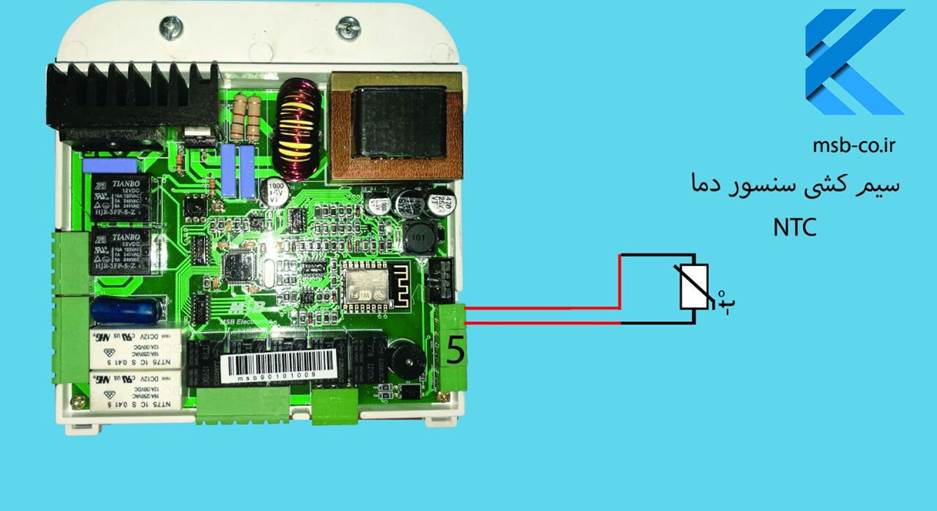

تصویر4: سیمکشی سنسور دما NTC (سوکت ۵)
تصویر5: سیمکشی موتور و تاکو/ترموفیوز (سوکت ۱ – شماتیک)

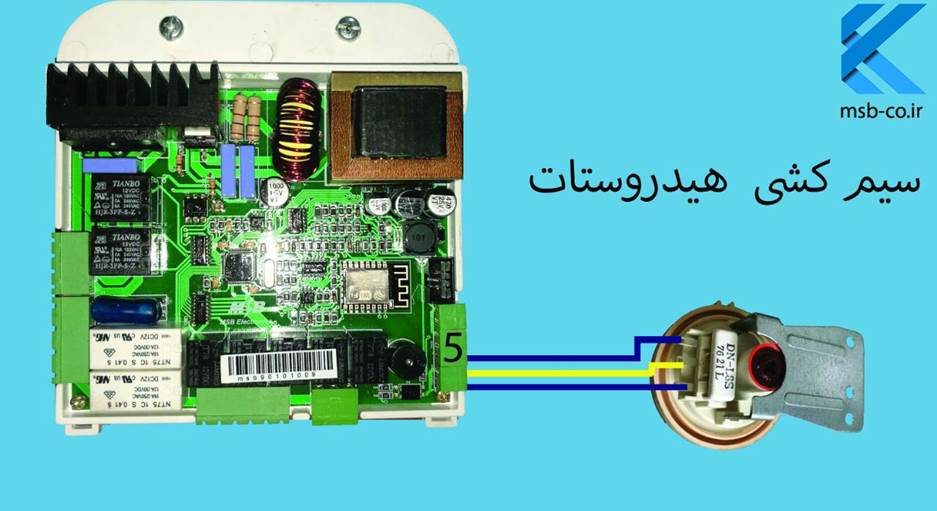

تصویر6: سیمکشی هیدروستات (سوکت ۵)

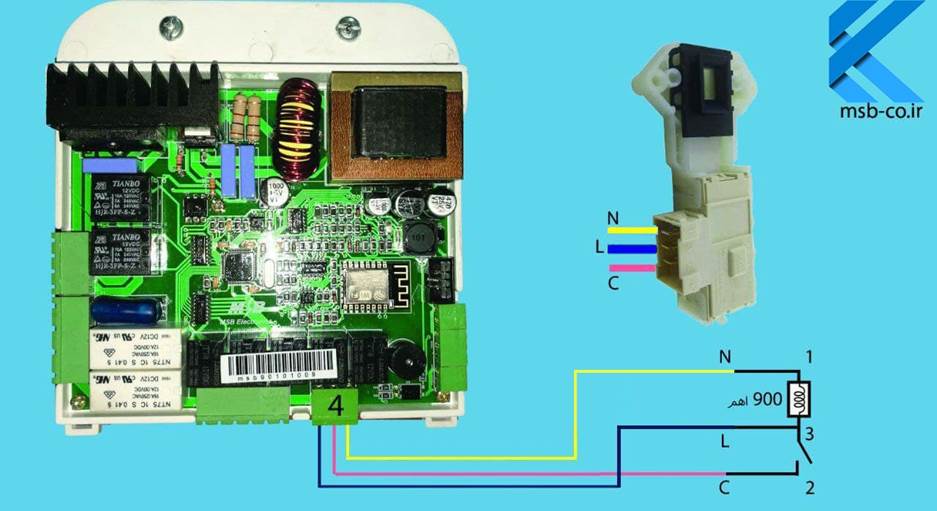

تصویر7: سیمکشی قفل درب (سوکت ۴)
جدول سریع: سوکتها و کاربرد هر کدام
| شماره سوکت | کاربرد | نکته مهم |
| ۱ | موتور (آرمیچر/استاتور) و در برخی مدلها تاکو/ترموفیوز | حتماً ترتیب پایهها را با مدل موتور خود تطبیق دهید. |
| ۲ | برق ورودی ۲۲۰ ولت و هیتر (المنت) | اتصال اشتباه در این بخش خطرناک است. |
| ۳ | شیر برقیها و پمپ تخلیه | یک پایه معمولاً مشترک (نول) شیر برقیهاست. |
| ۴ | قفل درب (Door Lock) | پایهها به میکروسوئیچ/قفل درب متصل میشوند. |
| ۵ | سنسورها: هیدروستات، سنسور دما NTC، تاکو موتور | سیمها را جابهجا نکنید؛ خطای سنسور میدهد. |
سوکت ۱: سیمکشی موتور
سوکت شماره ۱ مربوط به موتور است. در حالت رایج، پایهها به شکل زیر استفاده میشوند:
- پایههای ۱ و ۲: آرمیچر موتور (زغالها).
- پایههای ۳ و ۴: استاتور موتور (بالشتک).
اگر موتور شما تاکو یا ترموفیوز دارد، مسیر سیمکشی ممکن است در سوکت ۵ یا در همان سوکت موتور نیز دیده شود. برای جلوگیری از خطا، شماتیک موتور را با نقشه ارائهشده تطبیق دهید.
سوکت ۲: برق ورودی و هیتر (المنت)
سوکت شماره ۲ برای برق اصلی و هیتر استفاده میشود:
- پایههای ۱ و ۲: برق ورودی ۲۲۰ ولت.
- پایههای ۳ و ۴: خروجی هیتر (المنت).
قبل از روشن کردن دستگاه، اتصالات این بخش را دوباره چک کنید؛ چون اشتباه در این قسمت هم خطر ایمنی دارد و هم میتواند به برد آسیب بزند.
سوکت ۳: شیر برقیها و پمپ تخلیه
سوکت سوم مربوط به شیر برقیها و پمپ تخلیه است. ترتیب پایهها معمولاً به شکل زیر است:
- پایه ۱: مشترک (نول) شیر برقیها.
- پایه ۲: شیر آب سرد ۱.
- پایه ۳: شیر آب سرد ۲.
- پایه ۴: شیر آب گرم.
- پایه ۵ و ۶: پمپ تخلیه.
سوکت ۴: قفل درب
سوکت شماره ۴ مربوط به قفل درب است. بسته به نوع قفل (تک رله/دو رله) سیمکشی میتواند کمی متفاوت باشد، اما در حالت متداول:
- پایه ۱: نول، که به پایه مشترک میکروسوئیچ (معمولاً پایه ۳) وصل میشود.
- پایه ۲: فیدبک، به پایه شماره ۲ میکروسوئیچ درب متصل میشود.
- پایه ۳: خروجی رله، به پایه شماره ۱ میکروسوئیچ درب متصل میشود.
سوکت ۵: سنسورها (هیدروستات، NTC، تاکو)
سوکت شماره ۵ برای اتصال سنسورها استفاده میشود. بسته به مدل لباسشویی، همه یا بخشی از موارد زیر به این سوکت متصل میشوند:
- هیدروستات (سنسور سطح آب).
- سنسور دما NTC.
- تاکو موتور (حسگر دور موتور).
در این بخش جابهجایی سیمها معمولاً باعث خطای سنسور یا عملکرد نادرست برنامه میشود. بنابراین بهتر است قبل از بستن کامل قاب، یکبار با مولتیمتر صحت مسیرها را چک کنید.
